Size 17，43000 高性能双叠厚系列

Size 17 Max Double Stack Stepper Motor Linear Actuator
新品！ 全新的直线步进电机，卓越的性能，推力提高了30%！

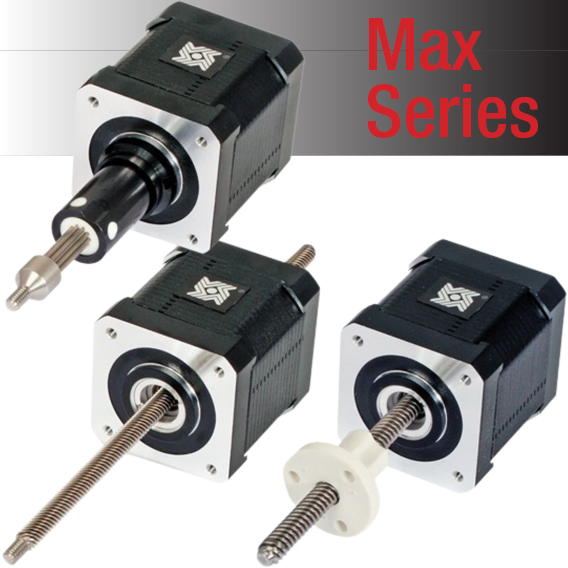

M43000高性能系列有多种步长可选，从  0.000625-in (.0158 mm) 到 0.005-in (.127 mm) ，电机可以进行微步操作，以获得更好的分辨率，43000高性能双叠厚电机最大推力可以达到 75 lbs. (337 N)。

3 种结构可选
– 固定轴式
– 贯通轴式
– 外部驱动式

  • 规格 +


    Part No. 固定轴式 M43M4(X)-V
    贯通轴式 M43L4(X)-V
    外部驱动式 EM43M4(X)-V
    绕组类型 Units 双极性
    步距角 Degree 1.8°
    电机电压 VDC 2.8 5.8 13.8
    每相电流 A rms 2.6 1.3 0.55
    每相电阻 ohms (Ω) 1.1 4.5 25
    每相电感 mH 2.4 10.5 52
    功耗 Watts 15
    转子惯量 gcm2 78
    绝缘电机 Class B (Class F available)
    重量 oz (g) 14 (400)
    绝缘电阻 M(Ω) 20
    标准电机为B级，最高温度为130°C（F级为155°C）


    螺杆步长
    Screw Ø inches mm 步长代码
    0.250" (6.35 mm) 0.000625 0.0158* B
    0.00125 0.0317* C
    0.0025 0.0635 Y
    0.00375 0.0953 AG
    0.005 0.127 Z
    *缩略值

  • 尺寸图 +


    固定轴式

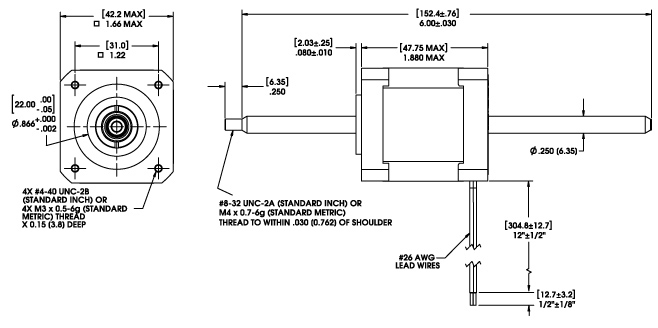

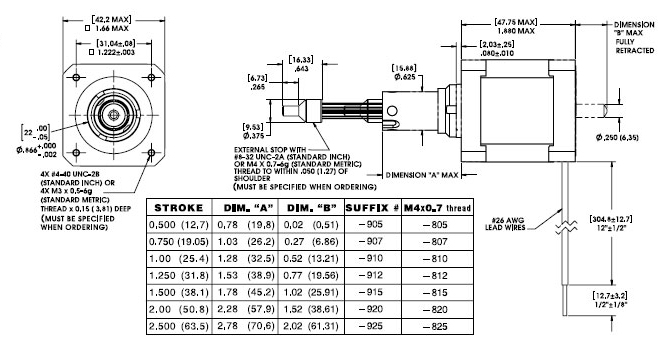

    Size 17 双叠厚系列 M43000     固定轴系列








    贯通轴式

    Size 17 双叠厚系列 M43000 贯通轴系列








    外部驱动式

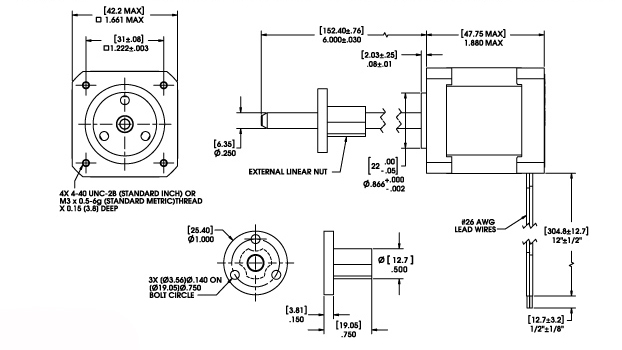

    Size 17 双叠厚系列 M43000 外部驱动式







  • 性能曲线 +


    推力vs. 脉冲频率
    斩波驱动, 100% 工作制, Ø .250 (6.35) 螺杆
    8:1 电源电压：电机电压

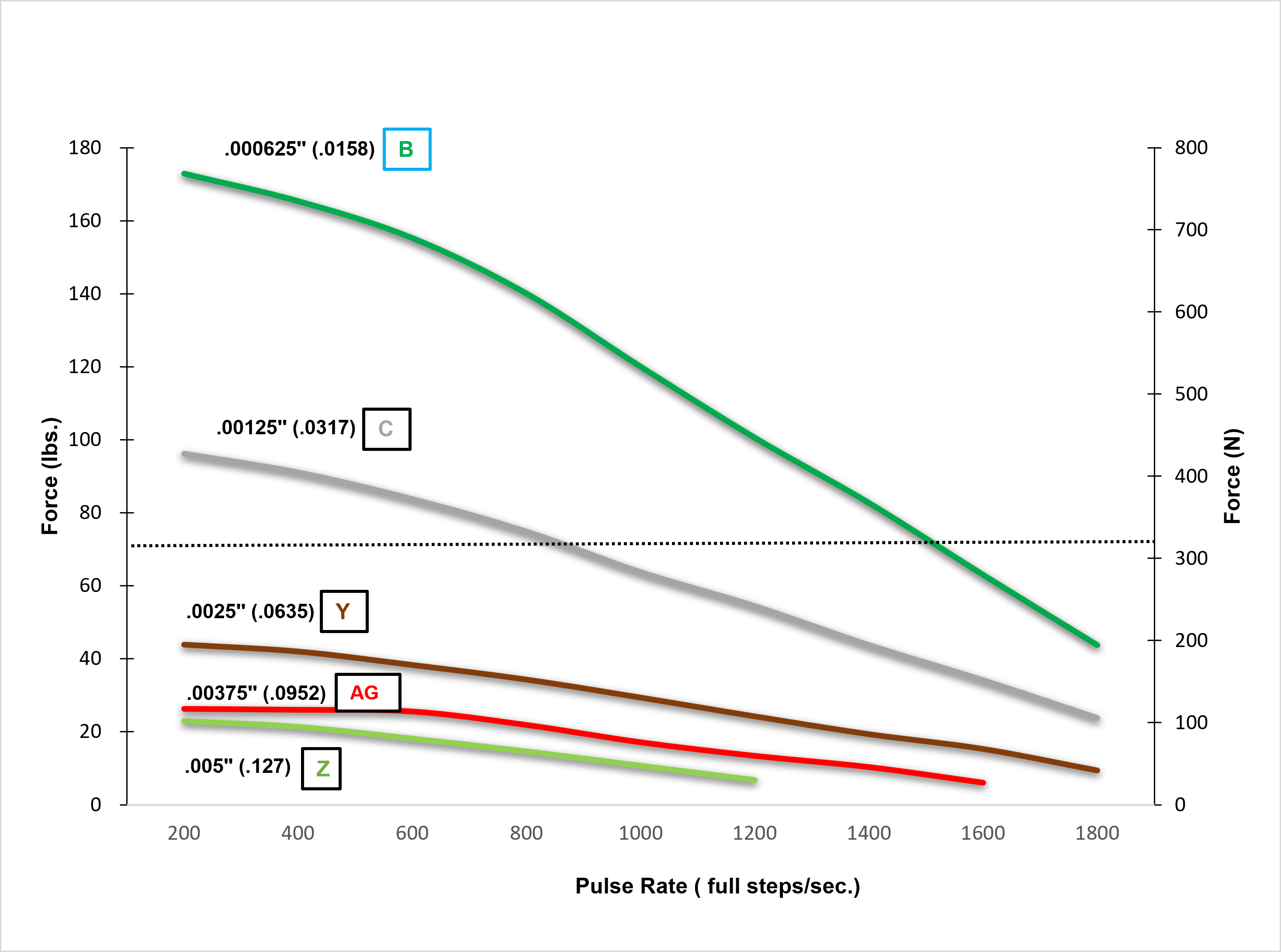

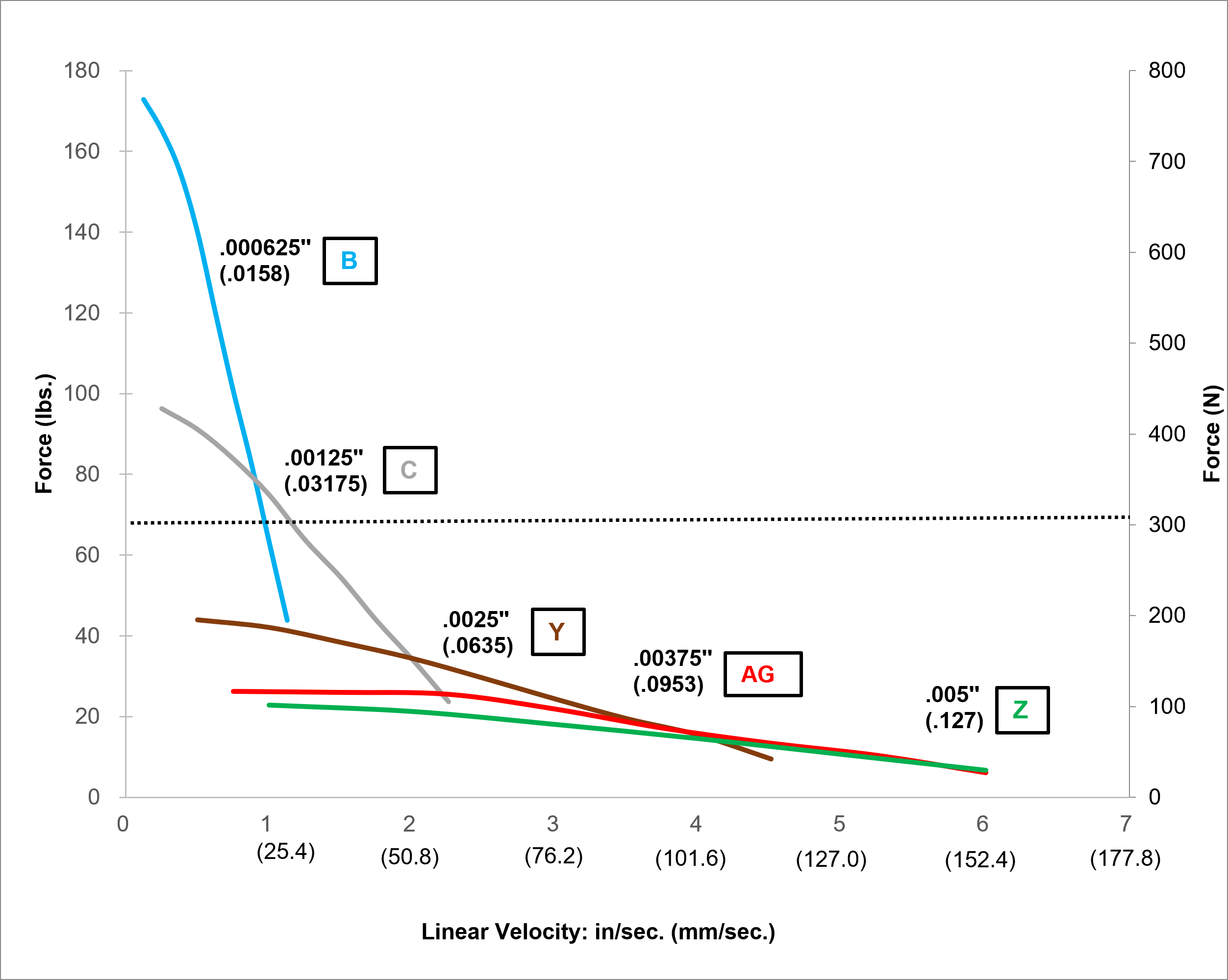

    推力vs. 脉冲频率
    斩波驱动, 100% 工作制, Ø .250 (6.35) 螺杆
    8:1 电源电压：电机电压



    注意：  所有斩波驱动曲线都在5伏电机电压和40伏电源电压条件下创建。

    增加脉冲频率时，设定一个加速度可以推动更大负载或者达到更高的速度，可以提高电机的性能。  另外，设定减速度可以让电机停止时不会产生过冲。

    使用L/R驱动器可以减小峰值力和速度，使用单极性驱动器会进一步减少30％的力。

  • 润滑选项 +


    Haydon®超光滑（Super Slick）润滑脂

    Haydon可提供多种润滑脂，以满足不同的应用要求。  有关如何选择最适合润滑脂的问题，请联系Haydon Kerk Motion Solutions。

    润滑脂类型 化学相容性   温度范围  注释   成本
    HSS-03 Polyolester Good -54°C to +150°C
    		 Moderate Load
    		 $
    HSS-17 Synthetic Hydrocarbon Good -20°C to +125°C Standard $
    HSS-06 Perfluoropolyether Best -65°C to +250°C Tough Environments $$
    HSS-16 Perfluoropolyether Better -80°C to +204°C Vacuum compatible $$$
    HSS-20 Perfluoropolyether Best -65°C to +250°C High Repeatability $$$

    HSS-03

    是一种用聚四氟乙烯增稠的轻粘度聚酯基润滑脂。 它是高级PFPE(全氟聚醚)类型的经济替代品，有非常好的低温性能，适合电机低温启动

    HSS-17

    是一种采用锂皂增稠的中等粘度合成烃润滑脂。  它通过EP（极压）改性剂提高了承载能力，通过TFE增加了润滑性并减少了摩擦。  额定耐温能力为-20°C至+125°C。HSS-17具有最高的负载特性。

    HSS-06

    是一种采用TFE增稠的高粘度全氟聚醚润滑脂。  它设计用于高化学腐蚀性的环境，对于轻到中等负载都可提供出色的操作性能。  额定耐温能力为-65°C至+250°C。混合式执行器上的标准配置。

    HSS-16

    是一种全氟聚醚润滑脂，用于20°C时高达4x10-13托的真空环境。额定耐温能力为80°C至+204°C。

    HSS-20

    是HSS-06的超滤版本，这意味着润滑脂经过“清洁”工艺去除了尺寸大于35微米的颗粒。  它适用于需要高精度和可重复性的应用。

    Black Ice®和Kerkote® TFE涂层

    Black Ice和Kerkote TFE涂层被应用在我们的一些产品设计中，具体取决于所使用的螺母聚合物。  有关螺杆螺母/TFE涂层是否相容的问题，请咨询我们的应用工程师团队。

  • 绝对值编码器 +


    New! Size 17 混合式直线步进电机的绝对值编码器选项-高度集成，免维护和低成本！

    海顿所有的混合式直线步进电机都可选配专门设计的编码器，用于需要信号反馈的应用。Haydon Kerk又最新推出了一款绝对值编码器，作为一个更智能，更精确，免维护和低成本解决方案，用于更具挑战性的实时运动反馈场合。这个高度集成的绝对值编码器由韦根脉冲供电，无需额外电源。

    下载样本了解更多


  • 集成驱动器 +


    Please note: Metric numbers are for reference only.

    M43000 SERIES SIZE 17 HYBRID LINEAR ACTUATORS WITH INTEGRATED IDEA DRIVE

    The M43000 Series Double Stack linear actuator is available in a wide variety of resolutions - from 0.000625-in (.0158 mm) per step to 0.005-in (.127 mm ) per step. Delivers output force of up to 75 lbs (337N).
    • Programmable 43000 Series Linear Actuator with IDEA Stepper Motor Controller and Drive
    • Fully programmable.
    • RoHS compliant
    • USB or RS-485 Communication.
    • Microstepping Capability - Full, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64 .
    • Graphic User Interface.
    • Auto-population of Drive Parameters.
    • Programmable Acceleration/Deceleration and Current Control

    For general IDEA Drive Features and Specifications click here.

    Part No. Captive M43MG(X)-V
    Non-captive M43LG(X)-V
    External Lin. EM43MG(X)-V
    Wiring Units Bipolar
    Winding voltage VDC 2.33**
    ** Contact Haydon Kerk if a higher voltage motor is desired.

    Linear Travel / Step
    Screw Ø inches mm Code ID
    0.250" (6.35 mm) 0.000625 0.0158* B
    0.00125 0.0317* C
    0.0025 0.0635* Y
    0.00375 0.0953* AG
    0.005 0.127* Z
    * Values Truncated

     Captive Dimensions

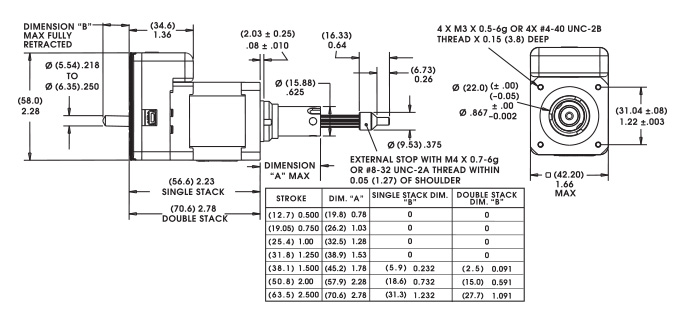

    Captive Stepper

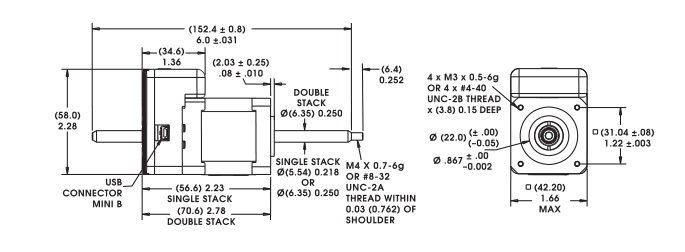

     Non-Captive Dimensions

    Non-Captive Linear Actuator

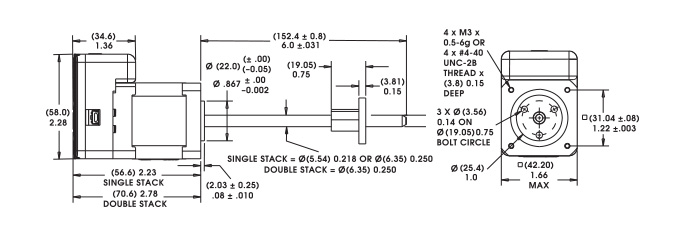

     External Dimensions

    External Actuator

  • 集成连接器 +



    点击此处下载集成连接器

  • 原点开关和零位传感器 +


    原点开关

    Haydon推出的微型电子霍尔效应传感器可以检测永磁式和混合式固定轴式直线步进电机的终端位置。该原位开关安装在Haydon固定轴式直线电机的后套筒上。它让用户能够识别电机的启动、停止或原位。触点可以常开或常闭，具体取决于您的偏好。触点闭合可在一个步进位置内重复，以识别每步低至0.0005英寸（0.0013厘米）的线性移动。还可提供多个触点开关。该开关使设备制造商能够更精确地监控运动，从而实现更好的控制和质量管理。在订购具有原位开关的电机时，零件号应以S开头。有关其他订购信息，请联系Haydon Kerk Motion Solutions。 因此所需的10盎司激励力可能不适用于较小的永磁式直线步进电机。

    技术数据：

    触点等级（标准）： 1.00安培 @ 120 VAC
    1.00安培 @ 28 VDC
    工作温度： -30°C至+55°C（-22°F至131°F）
    触点电阻： 最初在2-4 V DC，100 mA时，<20毫欧姆（典型值）
    电气寿命： 满载时测得60,000次通断循环
    原理：
    Home Switch
    有多个触点选配项
    零位传感器
    Haydon推出的微型霍尔传感器能够监测永磁式和混合式固定轴直线步进电机的终端位置。该传感器包含一个霍尔效应器件，该器件由嵌入在内部螺杆末端的稀土磁铁激励。传感器的紧凑外形让它适合用于有限空间的应用。传感器具有几乎无限的循环寿命。 可以提供特殊电缆和连接器。 Haydon的行程接近传感器终端以及所有的Haydon Kerk Motion Solutions产品均由技术团队提供支持，该团队负责提供全面的客户支持和应用协助。

    技术数据：
    电源电压（VDC）： 最小3.8至最大24
    电流消耗量： 最大10 mA
    输出电压（工作） 典型值为0.15，最大0.40；最大下降20 mA
    输出电流 最大20 mA
    输出泄漏电流（释放） 最大10μA @ Vout = 24 VDC；Vcc = 24 VDC
    输出切换时间
    上升，10到90％：典型值为0.05μs，最大值为1.5μs @ Vcc = 12 V，RL = 1.6千欧姆 下降，90到10％：典型值为0.15μs，最大值为1.5μs @ CL = 20 pF
    温度 -40至150℃

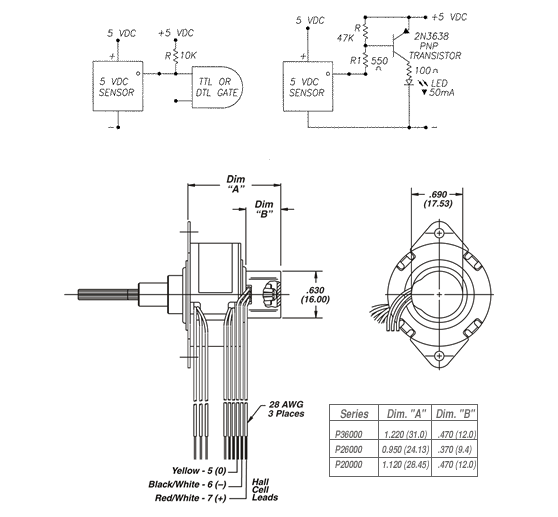

    建议的接口图
    注意：每个DOD-STD-1686A传感器都是2类ESD敏感元件。装配作业应在工作站上进行，同时导电顶部和操作人员应接地。

    请注意传感器需要使用上拉电阻才能正常工作


    Please note: Metric numbers are for reference only.

  • 接线图和步进序列 +

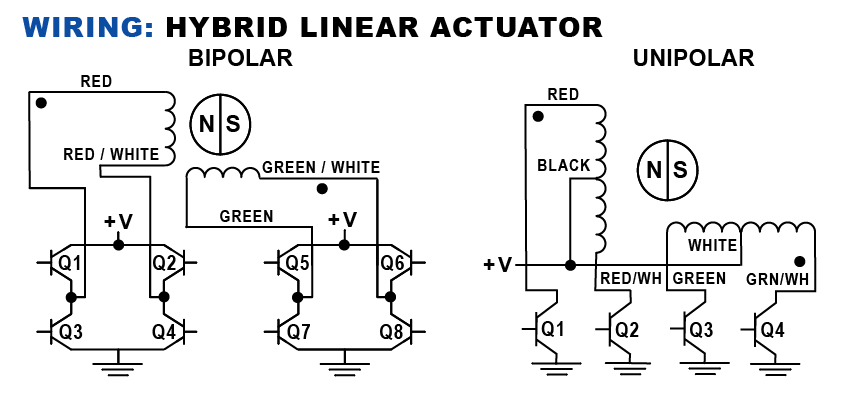

    Hybrid Wiring
    步进顺序- 直线步进电机

    双极性 Q2-Q3 Q1-Q4 Q6-Q7 Q5-Q8
    单极性 Q1 Q2 Q3 Q4
    Step . . . .
    1 ON OFF ON OFF
    2 OFF ON ON OFF
    3 OFF ON OFF ON
    4 ON OFF OFF ON
    1 ON OFF ON OFF

  • 产品品号选型向导 +



    E

    M43

    M

    G

    C

    -

    2.8

    -

    910

    前缀

    		 电机系列

    样式

    极性

    步长
    		电压

    后缀

    A=A Coil (See AC Synchronous Data Sheet)
    E=External
    K=External with
    40° thread form
    P=Proximity Sensor
    S=Home Position
    Switch

    M43=43000 Max Series (Series numbers
    represent approximate width of motor body)

    L=1.8° Non-captive
    M=1.8° Captive or External (use “E” or “K” Prefix for External version)

    4=Bipolar
    (4 wire)
    G=IDEA Drive (Size 17, 43000 Series, Bipolar only)

    B=.000625-in (.0158)
    C=.00125-in (.0317)
    Y=.0025-in (.0635)
    AG=.00375-in (.0953)
    Z=.005-in (.127)

    2.8=2.8 VDC
    5.8=5.8 VDC
    13.8=13.8 VDC
    Custom V available

    Example:
    910=1in
    (Refer to Stroke chart on Captive motor series product page.)
    Suffix also represents:
    800=Metric
    900=External Linear with grease and flanged nut–XXX=Proprietary suffix assigned to a specific customer application. The identifier can apply to either a standard or custom part.


    NOTE: Dashes must be included in Part Number (–) as shown above. For assistance call our Engineering Team at 203 756 7441.


  • 产品变更通知 +


    Description of Change:
    Change to a lower viscosity epoxy material to allow the use of an automated machine instead of a manual application.
