RGW10

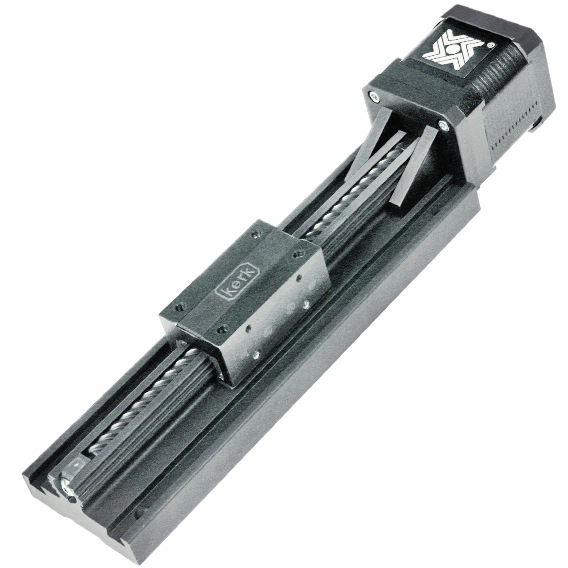

RGW10 Motorized Linear Rail
带驱动电机的RGW10直线导轨可配备Size 23，57000混合式步进电机，推力可达445 N（100磅）。步进电机可配备集成的IDEA驱动器。导轨有平行槽，可用于安装标志、传感器支架或其他附加组件。联系应用工程师以获取所需的技术支持。

  • 规格 -


    导程 导程代码 设计负载 螺杆惯性
    导轨系列 电机系列 英寸 (mm) 磅(kg) 盎司英寸秒平方/英寸(Kgm2/m)
    RGW10K - M0100 - XXX E57H4 0.100 (2.54) 100 100 (46) 14.2 x 10-5 (3.9 x 10-5)
    E57M4
    RGW10K - M0200 - XXX E57H4 0.200 (5.08) 200 100 (46) 14.2 x 10-5 (3.9 x 10-5)
    E57M4
    RGW10K - M0500 - XXX E57H4 0.500 (12.70) 500 100 (46) 14.2 x 10-5 (3.9 x 10-5)
    E57M4
    RGW10K - M1000 - XXX E57H4 1.000 (25.40) 1000 100 (46) 14.2 x 10-5 (3.9 x 10-5)
    E57M4

    Size 23：57毫米（2.3英寸）电机1.8度
    系列
    		 E57H4-V E57M4-V
    叠厚
    		 单 双
    极性 单位 双极性 双极性
    步进角度 度 1.8° 1.8°
    绕组电压 VDC 3.25 5 12 3.25 5 12
    电流/相位 A rms 2 1.3 0.54 3.85 2.5 1.0
    电阻/相位 欧姆 (Ω) 1.63 3.85 22.2  0.98 2.0 12
    电感/相位 毫亨 3.5 10.5 58 2.3 7.6 35
    电源输入 瓦 13 25
    电机转子惯性 gcm2 166 332
    标准电机为B级，最高温度为130°C（F级为155°C）

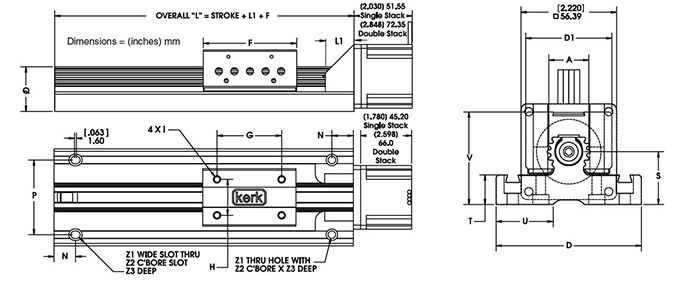

  • 尺寸图 +

  • 润滑 +

  • 传感器安装套件 +

  • 定制 +

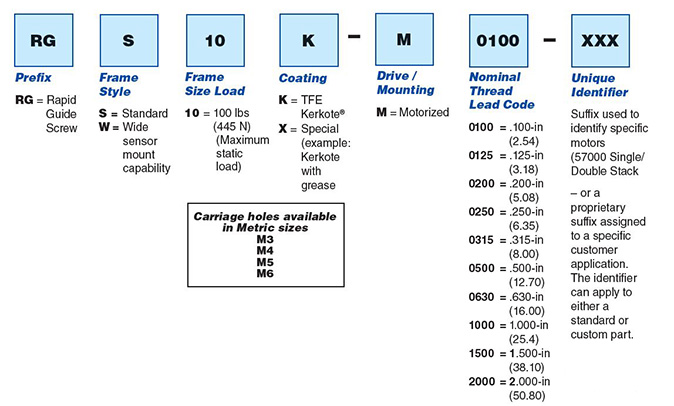

  • 产品品号选型向导 +
