Size 17， 43000 MAX

size 17产品系列中推出的新款MAX电机，电机尺寸不变，30%的性能提升。设计提供高性能，为设备设计人员提供了新选择， Haydon Kerk Motion Solutions 的size 17是一款43毫米的混合式旋转步进电机。在额定电压下，17号尺寸43mm MAX系列单叠厚标准1.8°步距角版本可产生高达184.2 mNm（26.1 oz-in）的扭矩，而0.9°步距角版本则为135.7 mNm（19.2 oz-in）。典型应用包括医疗设备、半导体处理、阀门控制、X-Y平台、手持仪器，或任何需要精确旋转运动的地方。



  • 规格-1.8度步距角 +



    Part No. 旋转 43M40-V
    极性 Units Bipolar
    步进角度
    		 Degree 1.8°
    步进角度 VDC 2.8 5.8 13.8
    电流/相位 A rms 1.5 0.70 0.29
    电阻/相位 ohms (Ω) 1.77 8.3 47.6
    电感/相位 mH 2.45 13.5 88
    功耗 Watts 8
    转子惯量 gcm2 37
    绝缘等级
    		Class B (Class F available)
    重量 oz (g) 9 (255)
    绝缘电阻 M(Ω) 20

    标准电机为B级，最高温度为130°C（F级为155°C）
    **单极驱动器比双极驱动器的推力小约30％

  • 规格 - 0.9度步进角 +



    Part No. 旋转 43K40-V
    极性 Units Bipolar
    步进角度
    		 Degree 0.9°
    绕组电压 VDC 2.8 5.8 13.8
    电流/相位 A rms 1.5 0.70 0.29
    电阻/相位 ohms (Ω) 1.77 8.3 47.6
    电感/相位 mH 3.2 17.7 116.2
    功耗 Watts 8.1
    转子惯量 gcm2 37
    绝缘等级
    		Class B (Class F available)
    重量 oz (g) 9 (255)
    绝缘电阻 M(Ω) 20


    标准电机为B级，最高温度为130°C（F级为155°C）
    **单极驱动器比双极驱动器的推力小约30％

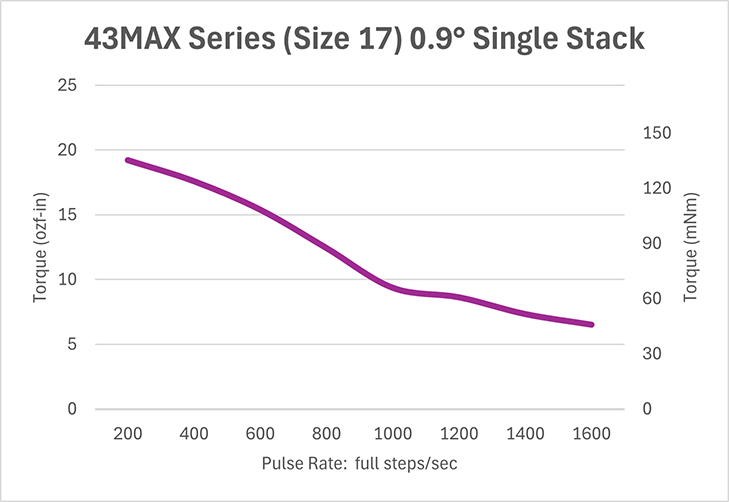

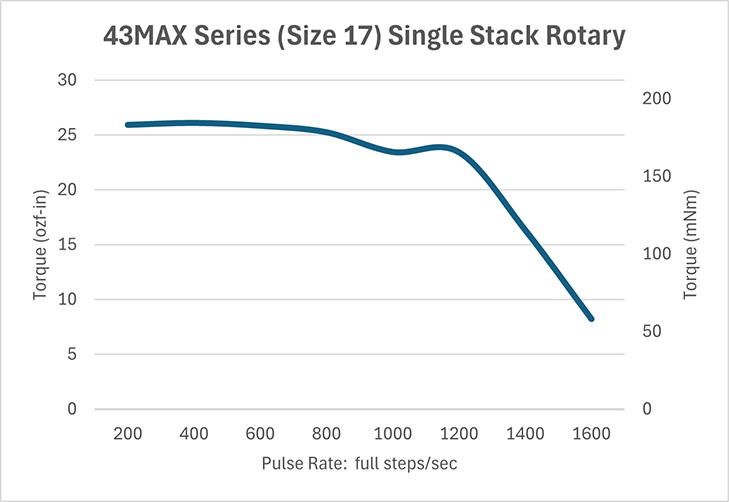

  • 性能曲线 +








    注意：  所有斩波驱动曲线都在5伏电机电压和40伏电源电压条件下创建。

    增加脉冲频率时，设定一个加速度可以推动更大负载或者达到更高的速度，可以提高电机的性能。  另外，设定减速度可以让电机停止时不会产生过冲。

    使用L/R驱动器可以减小峰值力和速度，使用单极性驱动器会进一步减少30％的力。

  • 集成驱动器 +

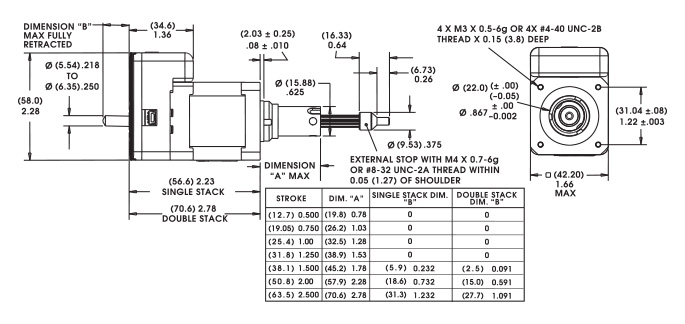

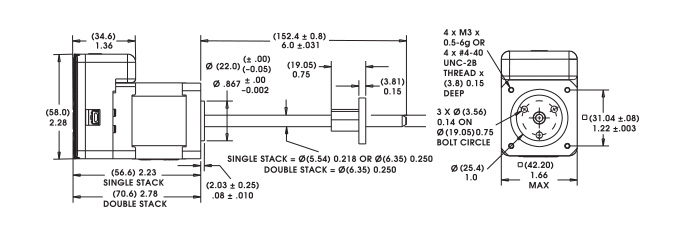

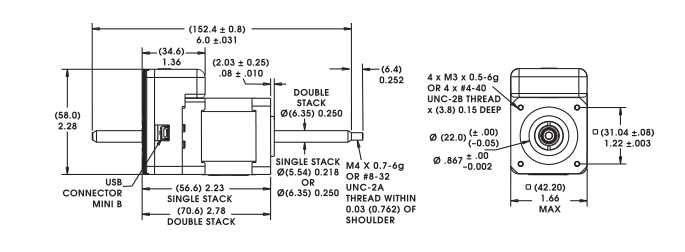

    带集成IDEA驱动器的43000系列Sise 17混合式步进电机

    43000系列双叠厚直线步进电机有多种步长可供选择 - 每步从0.000625英寸（0.0158毫米）至0.005英寸（0.127毫米）不等。可提供高达75磅（337N）的输出力。
    • 带IDEA步进电机控制器和驱动器的可编程43000系列步进电机
    • 完全可编程。
    • 符合RoHS标准
    • USB或RS-485通信。
    • 细分能力 - 全步、1/2、1/4、1/8、1/16、1/32、1/64。
    • 图形用户界面。
    • 驱动器参数的自动填充。
    • 可编程加速/减速和电流控制
    产品品号 固定轴式 43MG(X)-V
    贯通轴式 43LG(X)-V
    外部驱动式 E43MG(X)-V
    接线 单位 双极性
    绕组电压 VDC 2.33**
    **如果需要更高电压的电机，请联系Haydon Kerk。
    步长
    螺杆直径 英寸 mm 代码ID
    0.250英寸(6.35 mm) 0.000625 0.0158* B
    0.00125 0.0317* C
    0.0025 0.0635* Y
    0.00375 0.0953* AG
    0.005 0.127* Z
    *缩略值

     固定轴式


     贯通轴式


    外部驱动式

  • 产品品号选型向导 +



    M43

    H

    4

    0

    -

    2.8

    -

    900

    系列

    样式

    极性

    步长

    电压

    后缀

    M43=43000 Max 系列 (系列数字和电机机身的边长一样)

    H=1.8° 步距角，单叠厚
    K=0.9°步距角，单叠厚

    4=Bipolar
    (4 wire)
    K=SLIM™ Integrated Drive

    0=旋转电机

    2.8= 2.8 VDC
    5.8= 5.8 VDC
    13.8= 13.8 VDC
    电压可客户化定制

    Example:
    例如:
    900=标准电机
    XXX=客户化定制电机代码


    NOTE: Dashes must be included in Part Number (–) as shown above
