Size 11，28mm

Haydon Kerk Motion Solutions 的 size 11是一个 28mm 的混合式旋转步进电机。在额定电压下，size 11 - 28000 系列电机可产生高达 47.2 mNm（6.7 oz-in）的扭矩。典型应用包括医疗设备、半导体处理、阀门控制、X-Y 工作台、手持仪器，或任何需要精确旋转运动的地方。


  • 规格 +


    Part No. 旋转电机 28H40-V
    极性 Units Bipolar
    步进角度 Degree 1.8°
    绕组电压 VDC 2.1 5 12
    电流/相位 A rms 1.0 0.42 0.18
    电阻/相位 ohms (Ω) 2.1 11.9 68.6
    电感/相位 mH 1.5 6.7 39
    功耗 Watts 4.2
    转子惯量 gcm2 9
    绝缘等级
    		Class B (Class F available)
    重量 oz (g) 4.2 (119)
    绝缘电阻 MΩ 20
    标准电机为B级，最高温度为130°C（F级为155°C）
    **单极驱动器比双极驱动器的推力小约30％。

  • 尺寸图 +

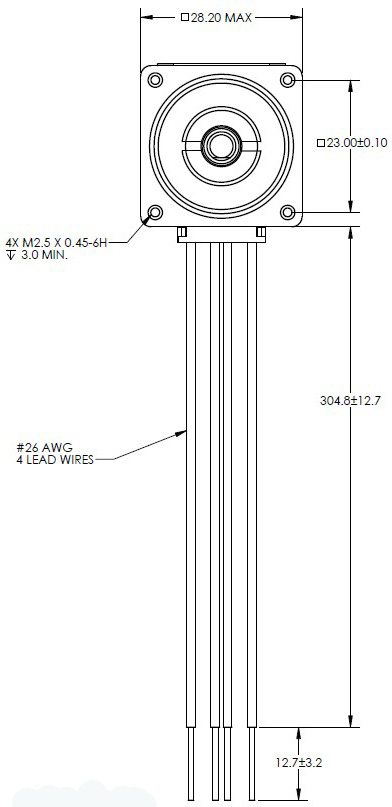

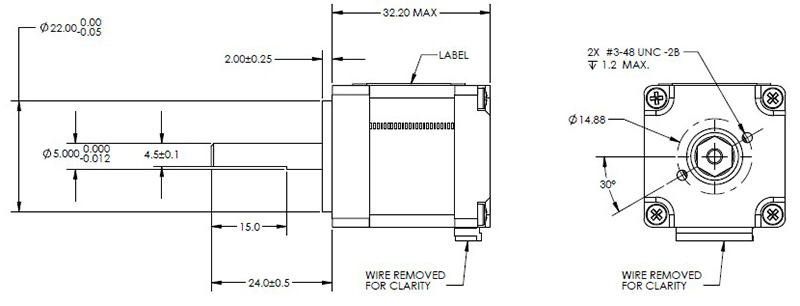

    Size 11，28000系列旋转步进电机

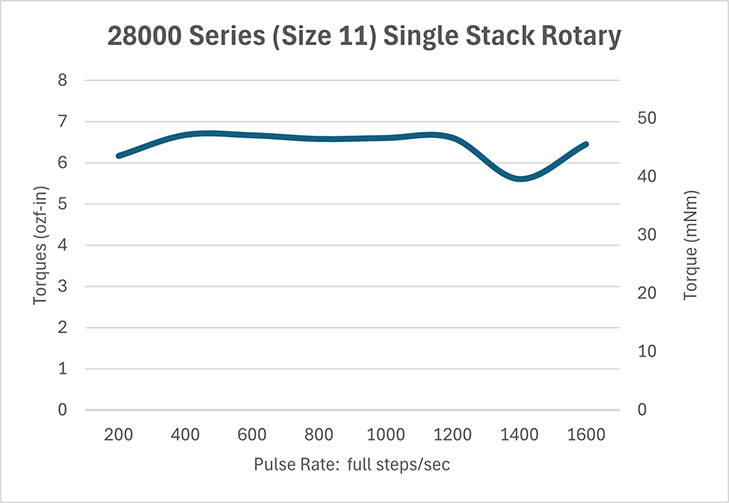

  • 性能曲线 +




    增加脉冲频率时，设定一个加速度可以推动更大负载或者达到更高的速度，可以提高电机的性能。  另外，设定减速度可以让电机停止时不会产生过冲。

    使用L/R驱动器可以减小峰值力和速度，使用单极性驱动器会进一步减少30％的力。

  • 产品品号选型向导 +


    28

    H

    4

    0

    -

    05

    -

    900

    系列

    		 样式  极性  步长    电压   后缀

    28=28000 （系列数字和电机机身的边长一样)

    H=1.8° 步距角，单叠厚

    4=Bipolar
    (4 wire)

    0=旋转电机

    2.1=2.1 VDC (Bipolar Only)
    05=5 VDC
    12=12VDC
    电压可客户化定制

    Example:
    900=标准电机
    XXX=客户化定制电机代码

    NOTE: 客户化定制电机必须含有(–)
