BGS08

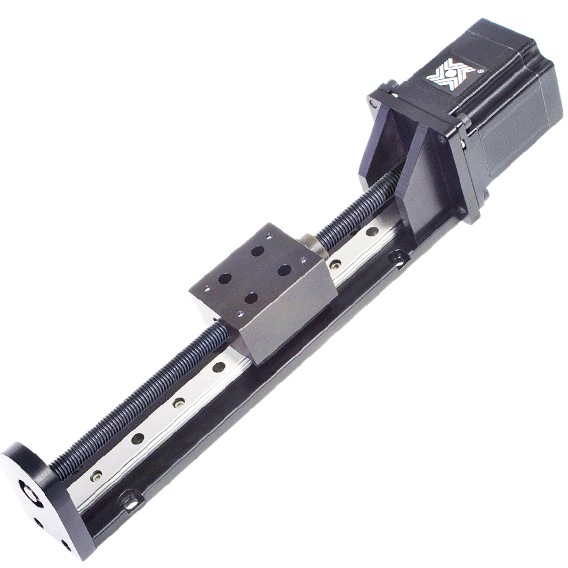

Motorized BGS08 Ball Guided Linear Rail System
Watch this quick video about the BGS Linear Rail System and how it combines many technologies into a single integrated linear motion platform.
带电机BGS08直线导轨可配备Size 23混合式步进电机，能够产生高达1000 N（225磅）的力。导轨还可以根据行程长度、电机类型、步进角、工作电压和编码器进行定制设计。联系应用工程师以获取所需的技术支持。

  • 规格 -


    导程 导程代码 设计负载 螺杆惯性
    导轨系列 电机系列 英寸 (mm) 磅(kg) 盎司英寸秒平方/英寸(Kgm2/m)
    BGS08B - M0098 - XXX E57H4 0.098 (2.50) 0098 22 (100) 6.7 x 10 -5 (4.8 x 10 -4)
    E57M4
    BGS08B - M0100 - XXX E57H4 0.100 (2.54) 0100 22 (100) 5.9 x 10 -5 (4.4 x 10 -4)
    E57M4
    BGS08B - M0197 - XXX E57H4 0.197 (5.00) 0197 22 (100) 6.2 x 10 -5 (4.5 x 10 -4)
    E57M4
    BGS08B - M0200 - XXX E57H4 0.200 (5.08) 0200 22 (100) 6.0 x 10 -5 (4.3 x 10 -4)
    E57M4
    BGS08B - M0500 - XXX E57H4 0.500 (12.7) 0500 22 (100) 5.5 x 10 -5 (4.0 x 10 -4)
    E57M4
    BGS08B - M0630 - XXX E57H4 0.630 (16.0) 0630 22 (100) 6.5 x 10 -5 (4.6 x 10 -4)
    E57M4
    BGS08B - M1000 - XXX E57H4 1.000 (25.4) 1000 22 (100) 6.1 x 10 -5 (4.4 x 10 -4)
    E57M4

    Size 23：57毫米（2.3英寸）电机1.8度
    系列
    		 E57H4-V E57M4-V
    叠厚 单 双
    极性 单位 双极性 双极性
    步进角度 度 1.8° 1.8°
    绕组电压 VDC 3.25 5 12 3.25 5 12
    电流/相位 A rms 2 1.3 0.54 3.85 2.5 1.0
    电阻/相位 欧姆 (Ω) 1.63 3.85 22.2  0.98 2.0 12
    电感/相位 毫亨 3.5 10.5 58 2.3 7.6 35
    电源输入 瓦 13 25
    电机转子惯性 gcm2 166 332
    标准电机为B级，最高温度为130°C（F级为155°C）

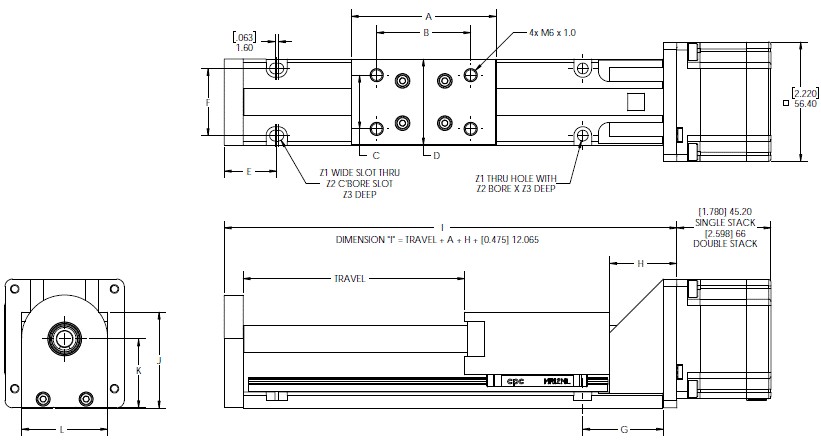

  • 尺寸图 +

  • 润滑 +

  • 定制 +

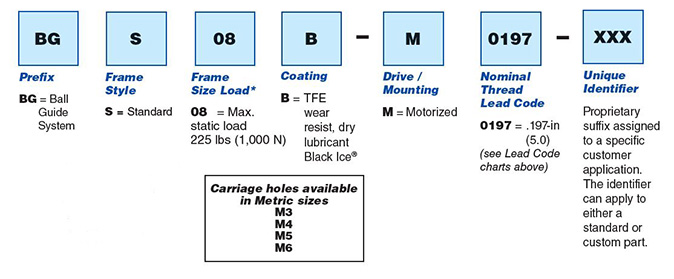

  • 产品品号选型向导 +
