Size 34 ，87000系列

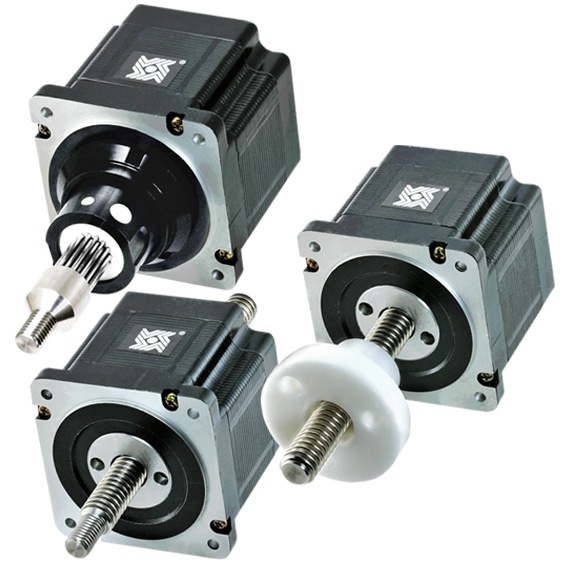

Size 34 Stepper Motor Linear Actuator
海顿科克的Size 34是一个边长87mm的直线步进电机。Size 34， 87000系列直线步进电机有三种设计可供选择，分别为固定轴式、贯通轴式和外部驱动式。有多种步长可供选择，每步从0.0127mm到0.127mm不等。Size 34系列直线步进电机可提供高达500磅（2224N）的力。典型应用包括医疗设备、半导体设备、阀门控制、X-Y工作平台、手持式仪器或所有需要精密直线运动的应用场合。

  • 规格 -


    产品品号 固定轴式 87H4(X)-V 87H6(X)-V
    贯通轴式 87F4(X)-V 87F6(X)-V
    外部驱动式 E87H4(X)-V E87H6(X)-V
    极性 单位 双极性 单极性**
    步进角度 度 1.8°
    绕组电压 V 2.85 5 12 5 12
    电流/相位 A rms 5.47 3.12 1.3 3.12 1.3
    电阻/相位 欧姆 (Ω) 0.52 1.6 9.23 1.6 9.23
    电感/相位 毫亨 2.86 8.8 51 4.4 25.5
    电源输入 瓦 31.2
    转子惯性 gcm2 1760
    绝缘等级 B级（可提供F级）
    重量 盎司（kg） 5.1( 2.3 )
    绝缘电阻 MΩ 20
    标准电机为B级，最高温度为130°C（F级为155°C）
    **单极驱动器比双极驱动器的推力小约30％。
    步长
    螺杆直径 英寸 mm 代码ID
    0.625英寸 (15.88 mm) 0.0005 0.0127 3
    0.000625 0.0158* B
    0.00125 0.0317* C
    0.0025 0.0635 Y
    0.005 0.127  Z
    *缩略值

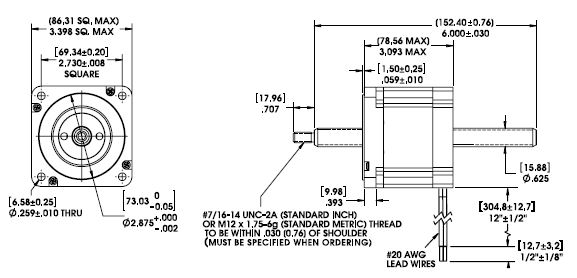

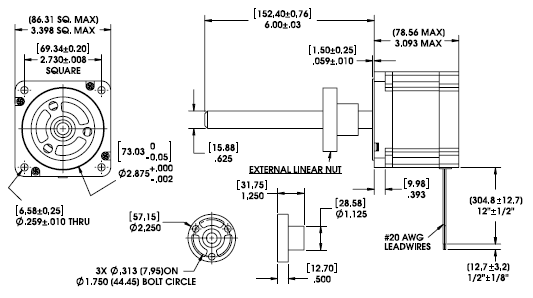

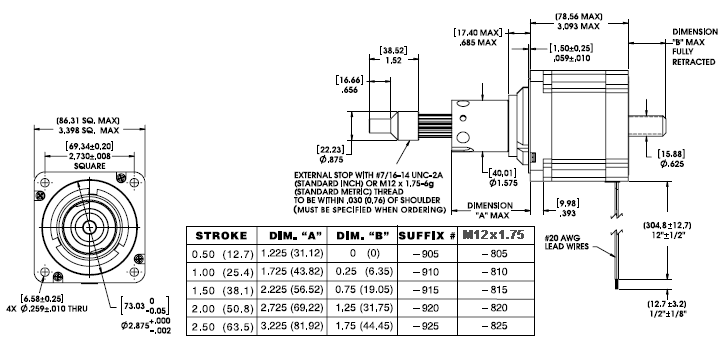

  • 尺寸图 +

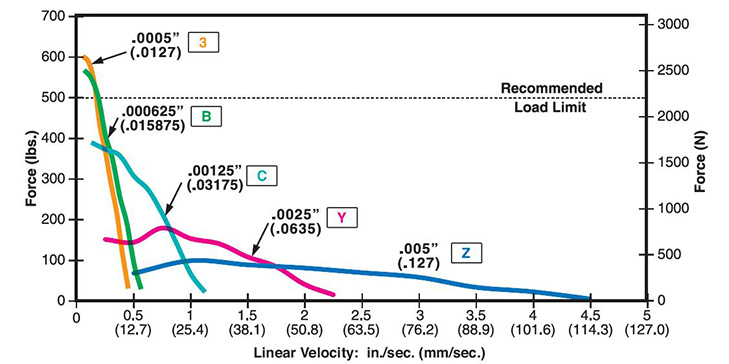

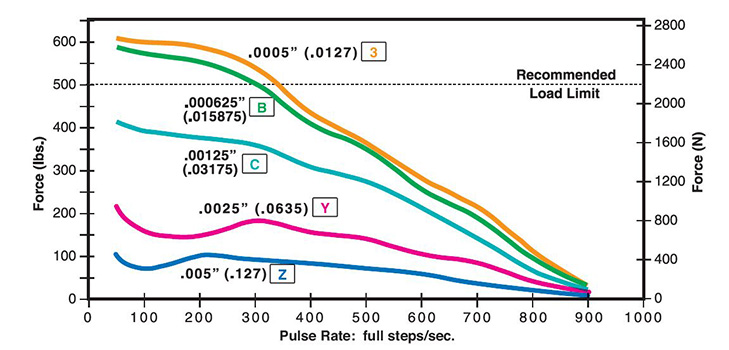

  • 性能曲线 +

  • 润滑选项 +

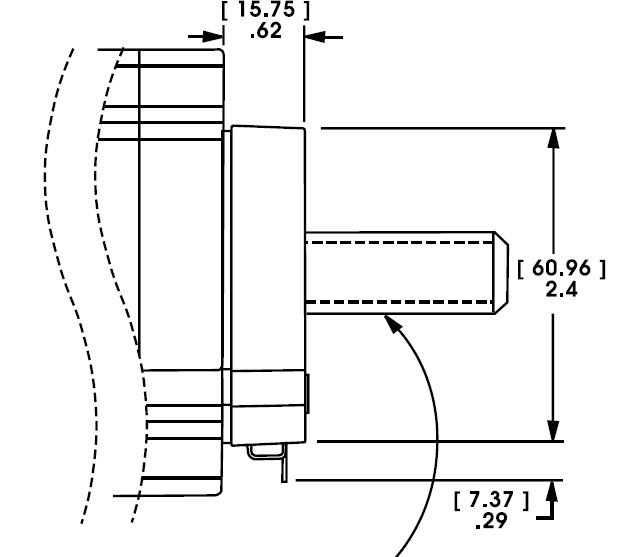

  • 编码器 +

  • 原位开关和接近传感器 +

  • 接线图和步进序列 +

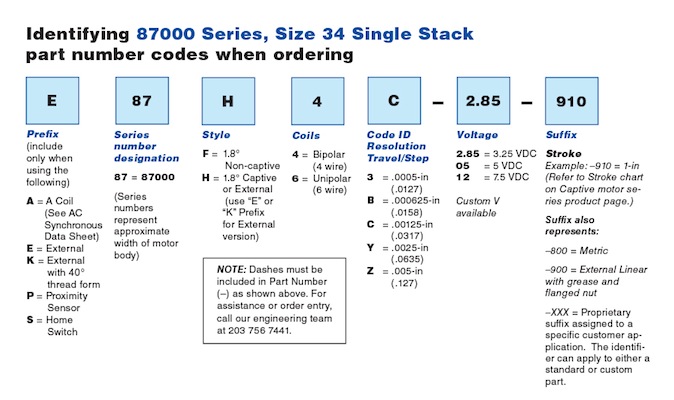

  • 产品品号选型向导 +
