DCS4020斩波器驱动器

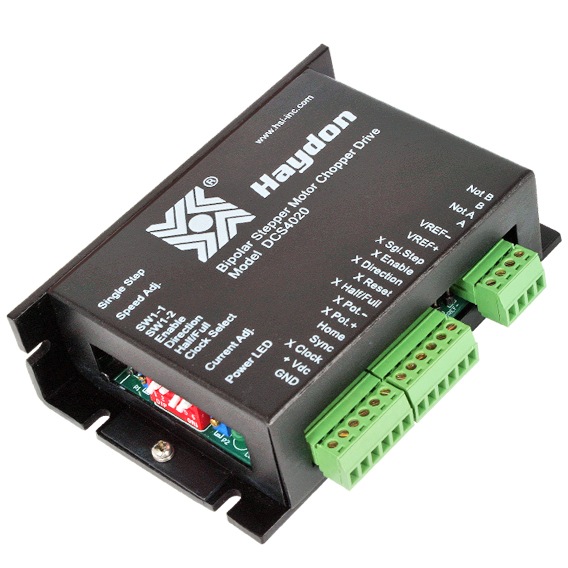

Haydon Kerk Stepper Motor Drive DCS4020
海顿科克DCS4020是一款功能齐全的驱动器，可提供所有的基本电机控制功能，如双极性步进器的全步进或半步进、方向控制和输出使能控制。振荡器电路是带有板载电位计的驱动器的标准配置。另外，外部输入/输出信号允许远程控制驱动器的所有功能。所有电气连接器都有带螺丝型端子的可拆卸插头。

特点：
  • 板载或外部步进脉冲时钟和方向控制
  • 板载或外部单步切换
  • 板载或外部步进速率控制电位器
  • 板载或外部输出使能控制
  • 可选步进模式 - 全步或半步
  • 为电机和驱动器使用单电源
  • 紧凑尺寸：4.47英寸×3.38英寸×1.31英寸（113.5毫米×85.9毫米×33.3毫米）

  • 规格 +


    零件号 DCS4020
    驱动器输入电压范围
    		 12至40伏直流电
    最大驱动器电流/相位
    		 2.0 A rms
    峰值电流/相位
    		 3.0 A rms
    步进模式
    		 全步、半步
    电机绕组类型
    		 双极性
    最高温度 在散热器处测得55°C
    板载振荡范围 10p/s至2000 p/s
    外部输入 0 - 5.5 Vdc TTL
    斩波频率 20 Khz
    尺寸 113.5 x 85.9 x 33.3 mm

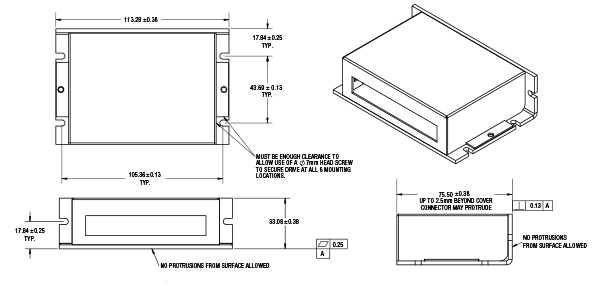

  • 尺寸图 +


  • 连接图 +


    电机连接器 - T1
    引脚编号 说明 - 永磁式电机 永磁式电机 混合电机
    1 输出到电机A相 红色 红色
    2 输出到电机A相 黑色 红色/白色
    3 输出到电机B相 蓝色 绿色/白色
    4 输出到电机B相 绿色 绿色
    电源和I/O连接器 - T2
    引脚编号 描述
    1 电源通用接地
    2 电源+24至40 Vdc输入
    3 外部时钟输入
    4 内部斩波器同步输出
    5  “原位”状态输出
    6 5V输出 - 也可选外部电位器（+）
    7 可选的外部电位器接头（-）
     8  外部半步/全步控制
     9  外部重置控制
     10  外部方向控制
     11  外部使能控制
     12  可选的外部单步开关接头

  • 下载 +


    驱动器手册
